低压变频电控
发布时间：2018-01-24来源：提升机电控点击：14885
一、特点说明
（1）. JY-ZTK(2PC)-BPB采用原装进口变频调速装置（西门子S120四象限驱动器）。
（2）. 驱动器由控制单元（CU320）、电源模块和电机模块组成，实现提升机四象限运行。
（3）. 具有闭环矢量控制。
（4）. 交流侧进线电压与整流变压器的二次侧电压相配合。
（5）. 可调斜率的加减速度给定值设定
（6）. 启动防冲击的“S”化曲线给定。
（7）. 预置起动力矩并与制动油压曲线可靠闭锁，防止起动时容器倒转。
（8）. 具有过流、过压、欠压、过速、堵转、绝缘检测等几十种保护功能。
（9）. 与二象限变频器相比更加节约电能。
二、低压变频调速系统的组成
序号 | 名 称 | 型 号 | 数 量 | 说 明 |
1 | 低压电源柜 | 380/660V | 1台 | 主回路及控制回路供电 |
2 | 变频调速控制柜 | 380/660V | 1套 | 给定电机平滑的频率 |
3 | 三体操作台 | TCZA | 1套 | 双PLC通讯 |
4 | 变频进线柜 | JXG | 1台 | 进线断路器与预充电回路 |
5 | 轴编码器 | E6B2-CWZ6C | 2 套 | 含连轴节 |
6 | 上位监控系统 | SJDK | 1套 | 工控机、19寸液晶显示器 |
7 | 技术资料（光盘） | JYZL | 1套 | 原理图、布置图、明细表、说明书 |

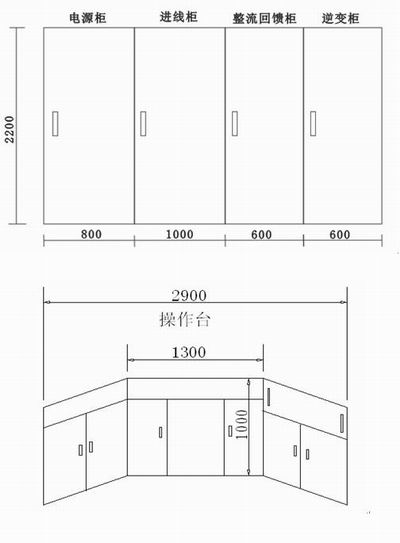

三、变频调速系统电控柜外形尺寸图（备注：柜子深度均为800）
